ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ MICSIG ДЛЯ ОСЦИЛЛОГРАФА

Какое напряжение будете измерять?

до 700 В8 моделей, полоса 100–500 МГц до 1 500 В5 моделей, 100–300 МГц до 3 000 В3 модели, 100–200 МГц до 5 600 В1 модель, 100 МГц до 7 000 В3 модели, 100–200 МГц

Напряжение — пиковое дифференциальное (DC + AC пик) на старшем коэффициенте ослабления. Берите пробник с запасом к максимуму в вашей схеме.

Модели и параметры

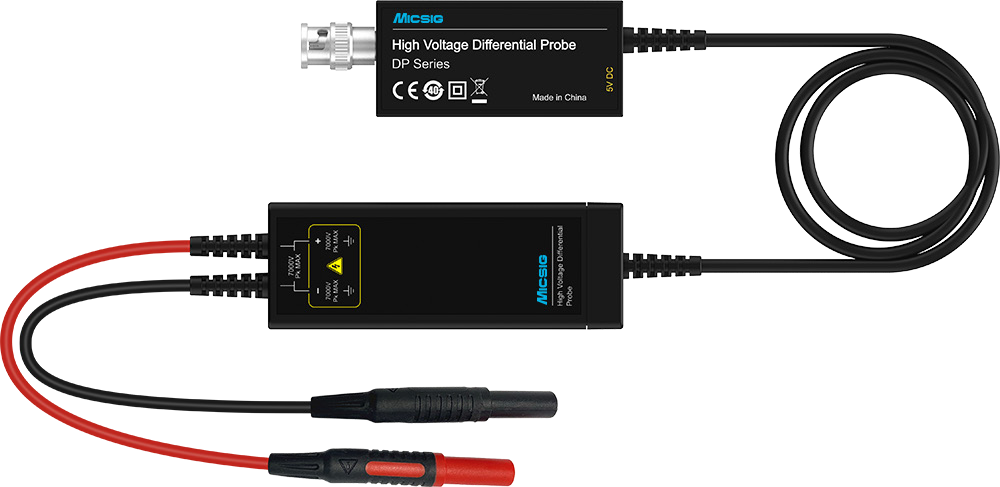

Серия DP включает 20 моделей. Все они — высоковольтные дифференциальные пробники Micsig с двумя коэффициентами ослабления и подавлением синфазного сигнала больше 80 дБ на постоянном токе. Название модели ведёт в карточку товара: там фото, цена, сведения о наличии и кнопка заказа.

Прочерк в таблице значит, что производитель не указывает этот параметр в характеристиках модели. Технические параметры и комплектность поставки уточняйте в момент заказа: производитель может изменить их без предварительного уведомления. Сортировка в таблице — по сериям: модели одной серии стоят рядом.

Что такое дифференциальный пробник и чем он отличается от обычного щупа

Обычный пассивный пробник измеряет сигнал относительно земли: его общий провод соединён с корпусом осциллографа и через сетевую вилку — с защитным заземлением. На плате с плавающим потенциалом (верхний ключ полумоста, фаза инвертора, шина после выпрямителя) такой щуп замыкает измеряемую точку на землю. Активные пробники питаются от осциллографа. Активный дифференциальный пробник измеряет напряжение между двумя своими входами и подаёт на выход сигнал, привязанный к земле осциллографа. Так один цифровой осциллограф смотрит плавающие узлы и сетевые цепи, а каналы осциллографа остаются независимыми. На этапе разработки и отладки силовой электроники это основной измерительный инструмент наравне с самим прибором: им проверяют силовые элементы схемы, системы управления ключами, устройства заряда и преобразования энергии. Разработка силовых устройств без такого пробника небезопасна.

Внутри пробника — высокоомный делитель и дифференциальный усилитель. Входное сопротивление у моделей Micsig — от 4 до 60 МОм между входами, ёмкость — от 0,78 до 2 пФ, поэтому пробник почти не нагружает схему. Коэффициент ослабления синфазного сигнала (CMRR) больше 80 дБ на постоянном токе: помеха, общая для обоих входов, ослабляется в 10 000 раз и больше и не попадает на экран.

Токовые пробники — отдельная группа: они измеряют ток через клещи, а не напряжение. Пассивные пробники 1X/10X подходят для слаботочных цепей с общей землёй. Оптические пробники с полной оптической развязкой нужны в узких задачах, например при измерении на затворе верхнего ключа на быстрых GaN- и SiC-транзисторах.

Как выбрать дифференциальный пробник: пять параметров

1. Максимальное дифференциальное напряжение

Выбор пробника начинается с напряжения, найти нужную модель поможет шкала выше. Сначала оцените пиковое напряжение между точками измерения с учётом выбросов при коммутации. Для сети 230 В хватит пробника на 700 В. Звено постоянного тока инвертора или зарядной станции на 800 В требует пробника на 1 500 В, для тяговых преобразователей и высоковольтных источников питания — на 3 000–7 000 В. Максимальное входное напряжение в таблице указано для старшего коэффициента ослабления.

2. Полоса пропускания

Полоса пропускания пробника должна быть не уже полосы задачи: для фронтов 50 нс хватит 100 МГц, если фронт быстрый, в единицы наносекунд, нужны 300–500 МГц (DP703–DP705, DP1503). Время нарастания у моделей с полосой 100 МГц — до 3,5 нс. Широкая полоса пробника имеет смысл только с осциллографом не меньшей полосы. Дифференциальных пробников с полосой 1 ГГц в серии DP нет: это отдельный класс приборов для быстрых цифровых линий. Если частота сигнала выше 500 МГц, напишите нам — подберём решение под задачу.

3. Коэффициент ослабления

У каждой модели два коэффициента: младший даёт точность и низкий шум на малых сигналах, старший — полный диапазон. DP700 на 10X показывает сигнал до 70 В с уровнем шумов до 13 мВ скз, на 100X — до 700 В. Переменный сигнал в паспортах указывают либо пиковым значением (DC + пик AC), либо размахом (Вп-п) — сравнивайте модели в одних единицах.

4. Входной импеданс и подавление синфазного сигнала

Чем выше входной импеданс, тем меньше пробник искажает измеряемый узел. CMRR падает с частотой: у серии DP — больше 80 дБ на постоянном токе, больше 60 дБ на 100 кГц и больше 30 дБ на 10 МГц. Точность измерения на высокой частоте проверяйте по паспортной кривой.

5. Выход и питание

Модели с выходным сопротивлением 1 МОм подключаются к стандартному входу осциллографа 1 МОм, модели 300–500 МГц — к входу 50 Ом. Питание — от USB-выхода осциллографа, отдельный блок питания не требуется, программное обеспечение для пробника не нужно. При измерении мощности на ключах пробник напряжения работает в паре с токовым пробником, а расчёт ведёт осциллограф при наличии опции анализа мощности. DP750-100, DP10007, DP10013 и DP20003 сделаны в самом компактном корпусе серии: калибровка нуля одним нажатием и автоматическая сигнализация превышения диапазона, при работе с осциллографом Micsig UPI коэффициент ослабления настраивается автоматически.

С какими осциллографами работают пробники Micsig

Дифференциальные пробники Micsig подключаются через BNC к осциллографу любого производителя: Micsig (планшетные осциллографы серий TO и STO, автомобильные осциллографы ATO), Rigol, Tektronix, Fluke и другим. Например, к цифровым осциллографам Rigol серий DS4000, MSO/DS7000, MSO8000, DS8000-R и DS70000 со входами 1 МОм и 50 Ом. Если у вас уже есть дифференциальный пробник DP-25 или DP-100 другого производителя, замену в серии Micsig подбирают по двум цифрам — напряжению и полосе: их достаточно запомнить. Сравнить модели удобнее всего в таблице выше; у всей серии DP один производитель — Micsig, страна производства — Китай. Видео подключения на сайте нет, порядок простой: выход пробника — на BNC-вход канала, коэффициент ослабления — в меню канала осциллографа (у приборов Micsig с разъёмом UPI он выставляется сам). Частотомеры отдельными приборами в каталоге не представлены: частоту сигнала показывают автоматические измерения осциллографа.

Полный каталог — в разделе «Осциллографы цифровые», модели Micsig — на странице «Осциллографы Micsig», сумки, кабели и другие принадлежности — в разделе «Пробники и аксессуары для осциллографов». Комбинированные приборы — осциллограф и мультиметр в одном корпусе — в каталоге не представлены, мультиметры Rigol DM3058, DM3068 и Matrix MDM-8255 продаются отдельно.

Для испытаний на ЭМС в каталоге есть безэховые камеры EMC-Pioneer. Из приборов Rigol в 2025 году в Госреестр СИ внесены генераторы сигналов DG800 Pro, DG900 Pro и DG5000 Pro, а также модульные системы коммутации и сбора данных M300 — список с регистрационными номерами.

Безопасность измерений в силовых цепях

• Не превышайте максимальное дифференциальное и синфазное напряжение модели: категория CAT II 1000 В у DP750-100, DP10013 и DP20003 означает работу в цепях, подключённых к сети, через розетку или вилку.
• Подключайте входы пробника при обесточенной схеме, затем подавайте питание.
• Не отключайте защитное заземление осциллографа: с дифференциальным пробником в этом нет необходимости.
• Проверяйте провода и зажимы перед измерением: повреждённая изоляция на 3 000–7 000 В опасна для жизни.
• Соблюдайте правила техники безопасности и не работайте в цепях высокого напряжения без средств индивидуальной защиты: пробник защищает измерение и прибор, но не пользователя.
• В полевых условиях держите осциллограф и пробник сухими: влага снижает сопротивление изоляции.

Купить дифференциальный пробник: цена, наличие, доставка

Цены указаны с НДС, стоимость каждой модели — в её карточке; если там стоит «по запросу», менеджер назовёт её в ответ на заявку. Часть моделей есть в наличии, остальные товары поставляются под заказ, срок поставки — 4–5 недель. Оформить заказ можно кнопкой «Заказать» в карточке или через корзину на сайте (корзина — значок в углу экрана) — регистрация и пароль не нужны, войти в личный кабинет не придётся. Можно написать на info@terramak.ru с названием модели или позвонить: +7 499 404 17 94, 8 800 707 83 94 (бесплатно по России). Менеджер ответит в течение 1–2 часов, связь — по телефону или почте, как удобнее. Технические материалы по каждой модели — характеристики и описание — в карточке товара, там же информация о наличии.

• ООО «Террамак» поставляет оборудование юридическим лицам и индивидуальным предпринимателям и оказывает комплексные услуги по поставке оборудования: подбор модели, договор, доставка. Оплата — по безналичному расчёту, по требованию заключаем договор поставки.
• Доставка по Москве — бесплатно, в Санкт-Петербург и другие регионы — курьерской службой Major Express, возможен самовывоз со склада: адрес склада и карта проезда — у менеджера. Условия — на странице «Доставка и оплата».
• Гарантия и гарантийный сервис — 12 месяцев, техническая поддержка — 24 месяца.
• Калибраторы в каталоге не представлены; поверку пробника, если она нужна, выполняет аккредитованная лаборатория.
• Акции и спецпредложения на оборудование Micsig компания публикует в разделе «Новости».

Цены и характеристики на сайте носят справочный характер и не являются публичной офертой; условия продажи — на странице «Условия продажи».

Вопросы и ответы

Можно ли измерять сетевое напряжение обычным щупом, если отключить заземление осциллографа?

Нет. Без заземления корпус осциллографа оказывается под напряжением измеряемой цепи. Для таких измерений нужен дифференциальный пробник: он позволяет оставить заземление на месте.

Какой пробник взять для инвертора и частотного преобразователя?

Для сети 380 В и звена постоянного тока до 800 В подойдут модели на 1 500 В: DP1500 с полосой 100 МГц или DP1502 с полосой 200 МГц для быстрых ключей.

Подойдёт ли пробник Micsig к осциллографу Rigol или Tektronix?

Да, если вход осциллографа совпадает с выходом пробника: 1 МОм у большинства моделей, 50 Ом у DP703–DP705 и DP1503. Питание — от USB-выхода осциллографа.

Чем пробники DP700 и DP750-100 отличаются при одинаковом напряжении?

DP700 — классический корпус с выходом 1 МОм и ослаблением 10X/100X. DP750-100 — компактный, с ослаблением 50X/500X, калибровкой нуля одной кнопкой и автонастройкой ослабления с осциллографами Micsig UPI.

Сколько стоит дифференциальный пробник?

Цена зависит от напряжения и полосы и указана в карточке каждой модели с НДС. Цену моделей под заказ менеджер называет по запросу в течение 1–2 часов.
